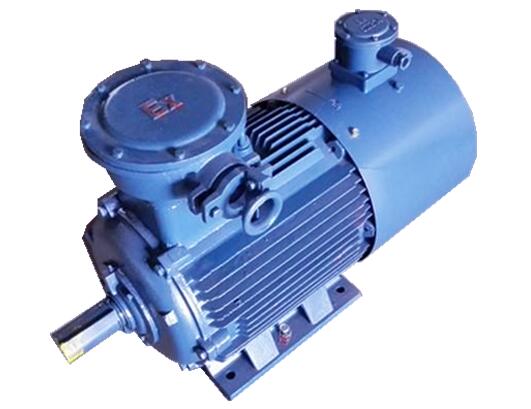

变频防爆电机

作者：未知   发布日期：2017-10-28   点击数：





一、变频防爆电机的概述



变频防爆电机是我公司在YB3系列电动机的基础上结合当前国内外电磁结构、工艺、材料等方面的新技术而开发研制成功的新产品，具有调速性能好、节能、温升裕度大、寿命长、性能好、噪音低、隔爆结构先进、可靠性高、使用维护方便等优点，可与国内外各类变频装置配套使用，有助于节能和实现自动控制。其额定功率，额定转速及安装尺寸与YB3系列防爆电机相同。



变频防爆电机符合GB755-2000《旋转电机定额和性能》行业标准JB/T7565.1-2004《YB3系列隔爆型三相异步电动机技术条件（机座号H100-355）》。其防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，分别制成隔爆型ExdI、ExdIIAT4、ExdIIBT4，适用于煤矿井下（非采掘工作面）及工厂IIA、IIB级，温度组别T1~T4组的爆炸性气体环境的危险场所。



变频防爆电机的外壳防护等级为IP54或IP55，冷却方式为IC416。



变频防爆电机还可制成湿热带型、干热带型、户外型和户外防中等腐蚀型以及户外湿热类型。



二、变频防爆电机的使用条件



海拔：适用在海拔不超过1000米



环境空气温度：周围空气最低位-15℃，最高为35℃（煤矿井下）或40℃（工厂）的环境中工作。环境空气最大相对湿度不超过95%（当温度为25℃时）（煤矿井下）或最湿月月平均相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂）。



额定电压：380V



额定频率：50Hz



工作方式：连续工作制（S1）



三.变频防爆电机的结构说明



变频防爆电机采用计算机辅助设计，使电动机能适SPWM及PWM变频电源供电的状况，在设计上对定子、转子槽型和定子绕组分布形式作了特殊考虑，以获得一个较为合适的电感值，来抑制和减少谐波所产生的不良影响。



变频防爆电机的电磁负荷设计考虑了一定的裕度，既能保证电动机在高频时的过载能力又能在低频运行时保持恒转矩输出。此外，电动机绝缘系统采用了国际上广为使用的F级绝缘系统，绝缘可靠、性能优良。在结构设计方面，其安装尺寸与YB2系列电动机相同，便于用户配套使用。



变频防爆电机采用单独的轴流风机强迫通风，确保电机在不同转速运行时具有良好的冷却效果。



四.变频防爆电机的技术参数



额定电压：380V、660V、380V/660V



额定频率：50HZ



功率范围：0.55KW-315KW



防护等级：IP55



绝缘等级：F级



安装及外形尺寸：与YB3相同



电气性能指标及主要技术数据：与YB3相同
